PGT3100D型側裝式靜壓液位控制器/液位開關
所屬分類：産品中心
關鍵詞： PGT3100D型側裝式靜壓液位控制器/液位開關
産品特點
● 由微處理器控制的多功能電子式液位控制器，開關量程和回差量程可自行設置。
● 高等級防護結構設計，廣泛适用于工業現場液位高、低位測量控制。
● 具有一路4-20mA模拟量兩線制信号輸出，兩路繼電器開關量信号輸出(SPDT)。
● 帶有4位數字式數碼管顯示器，多操作顯示信息。
● 采用國際著名品牌矽壓阻壓力傳感器，高壓量程采用無焊接無密封圈，一體式加工結構的微熔壓力傳感器，從而獲得更高可靠性。
● 運用壓力測量原理，控制液位報警，精度高、性能穩定。
|
技術參數 |
·測量範圍 |
最小測量控制範圍：0-1m； |
|
|
|
最大測量控制範圍：100m（按重力加速度爲10m/s^2 ，密度爲1g/cm³計算） |
|
|
·測量精度 |
（包括線性度，遲滞和重複性）0.5%FS或0.2%FS |
|
|
·長期穩定性 |
矽壓阻傳感器，每年≤0.1%;矽壓阻微熔傳感器，每年≤0.2% |
|
|
|
量程4MPa以上，現場數碼管顯示精度：0.5% |
|
|
·允許介質溫度 |
-25℃~+120℃ |
|
|
·允許環境溫度 |
-20℃~+80℃ |
|
|
·允許儲存溫度 |
-25℃~+120℃ |
|
|
·溫度影響 |
溫度補償範圍-0℃~+60℃（特殊要求-20℃~+80℃） |
|
|
|
全溫程零點影響≤1% |
|
|
|
全溫程以20℃爲基準量程影響≤0.8% |
|
|
·信号輸出 |
模拟量輸出：4-20mA，兩線制 0-10V三線制 |
|
|
|
開關量輸出：一路或兩路繼電器輸出；9-35VDC開關量輸出SPDT 5A |
|
|
|
開關電流：≤8A；回差時間：≤0.1s |
|
|
|
可通過面闆按鍵，設置開關量壓力數值及回差數值 |
|
|
·過程連接 |
外螺紋G1/2A；法蘭DN50,DN80；衛生卡箍型 |
|
|
·抗振動 |
2g |
|
|
·抗沖擊 |
20g |
|
|
·工作電源 |
18-35VDC |
|
|
·允許過載 |
矽壓阻傳感器額定量程的3倍 |
|
|
|
微熔矽壓阻傳感器額定量程的2倍 |
|
|
·與介質接觸部分材質 |
|
|
|
·矽壓阻式傳感器 |
316L不鏽鋼微熔矽壓阻傳感器 |
|
|
·過程連接件 |
17-4不鏽鋼；不鏽鋼304 |
|
|
·與介質非接觸部分材質 |
|
|
|
·外殼 |
壓鑄鋁環氧樹脂噴塑 |
|
|
·O型圈 |
丁腈橡膠 |
|
|
·顯示器 |
塑料PVC |

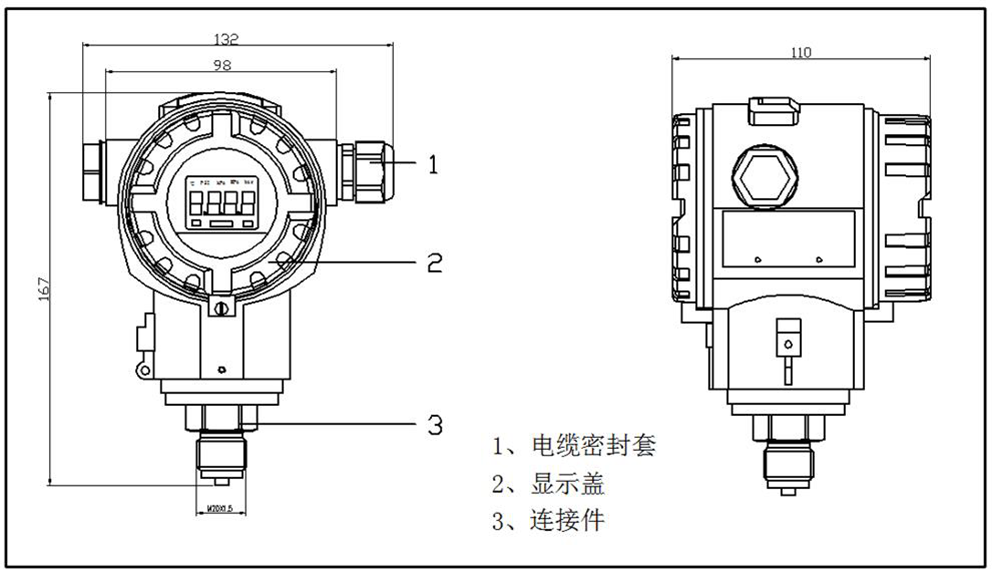

外型結構

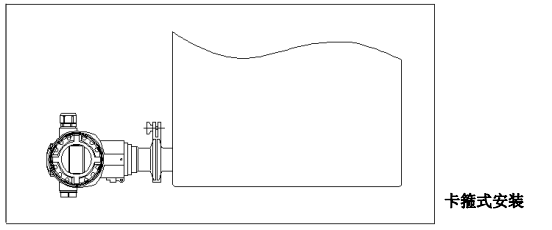

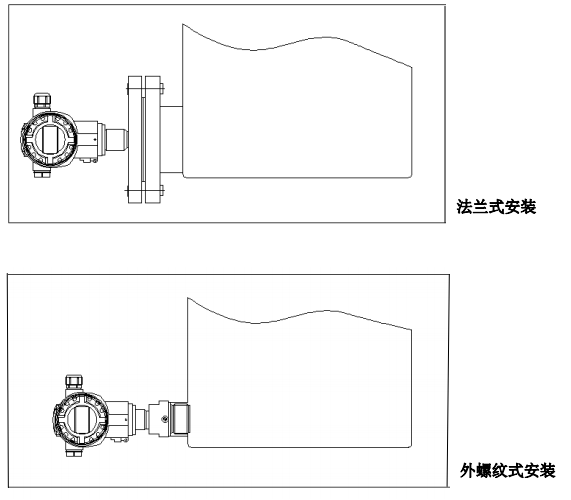

安裝示意圖
電氣連接

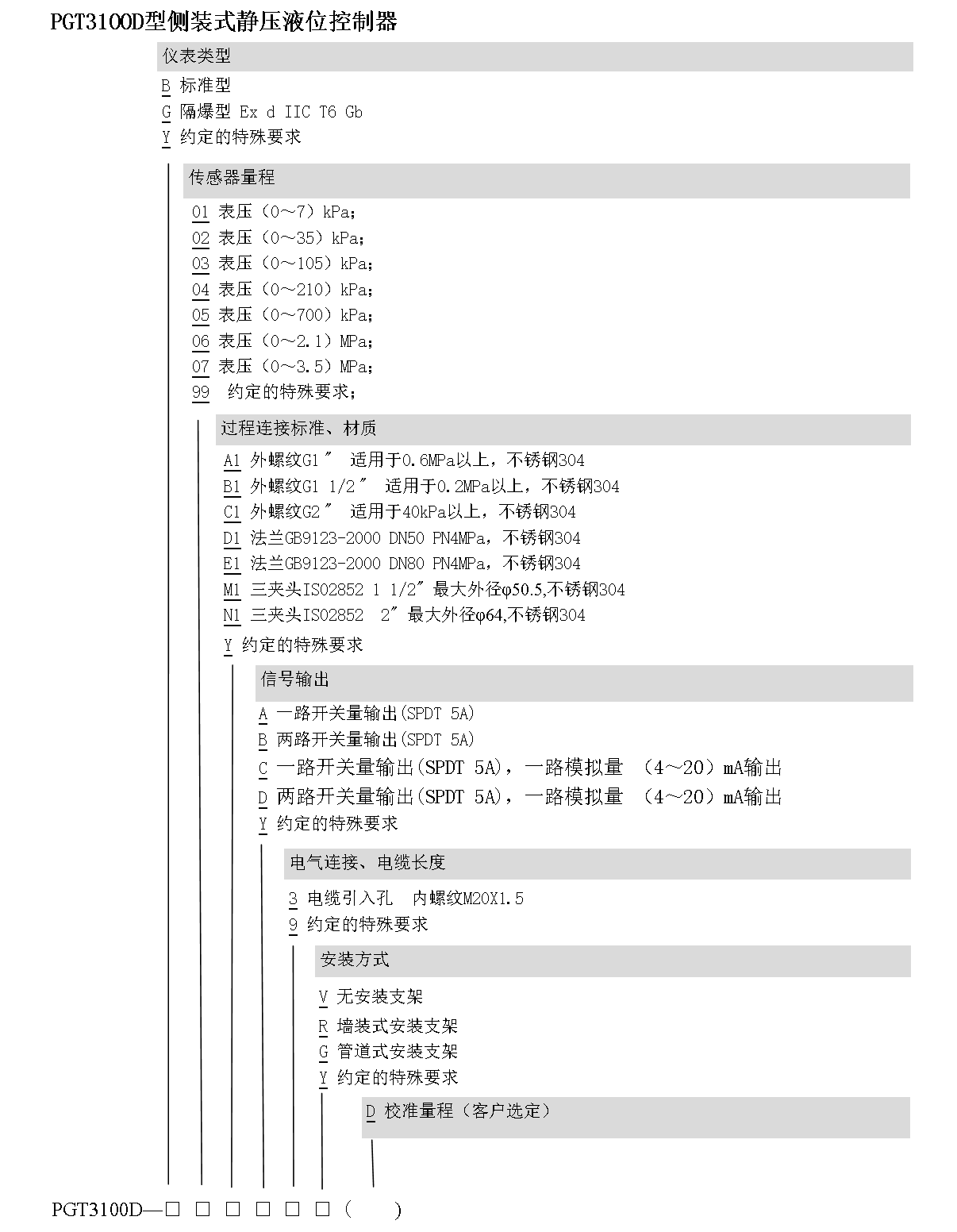

訂貨選型表
