PGT1100壓力開關/壓力控制器
所屬分類：産品中心
關鍵詞： PGT1100壓力開關/壓力控制器
産品特點
● 由微處理器控制的多功能電子開關
● 小型化緊湊型結構設計，更适合于通用型，專用型機械設備、移動液壓、工業液壓和空氣壓縮機系統安裝使用
● 兩路電子開關量信号輸出
● 采用進口一體式加工結構的微熔壓力傳感器，高壓量程采用無焊接無密封圈，從而獲得更高可靠性
● 出色的長期穩定性
● 專爲嚴苛的 OEM 應用而設計
● 可選内置阻尼器能夠很好地防止氣蝕和液擊，這種精心設計确保了優異的振動穩定性 和耐用性
工作原理
采用微熔技術，引進航空應用科技，利用高溫玻璃将微加工矽壓敏電阻應變片熔化在不鏽鋼隔離膜片上。玻璃粘接工藝避免了溫度、濕度、機械疲勞和介質對膠水和材料的影響，從而提高了傳感器在工業環境中的長期穩定性能，同時也避免了傳感器在傳統微機械加工制造工藝工程中出現的P-N結效應現象。
|
技術參數 |
·測量範圍 |
相對壓力:最小測量範圍(0～0.2) MPa，最大測量範圍(0～70)MPa |
|
|
|
負相對壓力:最小測量範圍(-0.1～0.2) MPa;最大測量範圍(-0.1～70)MPa |
|
|
·測量精度 |
1%FS (包括線性、遲滞、重複性) |
|
|
·長期穩定性 |
每年≤±0.25%FS |
|
|
·允許介質溫度 |
标準型 -20℃～+70℃ , 隔爆型 -20℃～+60℃ |
|
|
·允許環境溫度 |
-30℃～+110℃ |
|
|
·允許儲存溫度 |
-40℃～+120℃ |
|
|
·溫度影響 |
1.0%補償溫度0℃～+50℃，全溫程影響≤±0.75%或約定的特殊要求 |
|
|
·信号輸出 |
開關量輸出一路或兩路 PNP 晶體管輸出 |
|
|
|
開關電流：≤1.2A；響應時間 ： ≤10mS |
|
|
|
工廠預設開關量壓力數值及回差數值。（客戶現場不可調節） |
|
|
·過程連接 |
外螺紋G1/4或約定的特殊要求 |
|
|
·抗振動 |
20g （20～200Hz） |
|
|
·抗沖擊 |
200g/11ms |
|
|
·工作電源 |
(12～30)V DC |
|
|
·與介質接觸部分材質 |
|
|
|
|
17-4PH不鏽鋼 |
|
|
·過程連接件 |
17-4不鏽鋼；不鏽鋼304 |
|
|
·外殼材料 |
不鏽鋼304 |
|
|
·防護等級 |
航空插頭 IP65 |
|
|
·電磁兼容幹擾性 |
EN61000-6-1 , EN61000-6-3 10V/m |
|
|
·電氣連接 |
航空插頭型 |
|
|
·壓力循環 |
>107次滿量程循環 |
|
|
·其它參數 |
過載壓力 2倍額定壓力 |
|
|
|
破壞壓力 5倍額定壓力 |
|
|
|
防爆型 Ex d IIC T6 Gb |

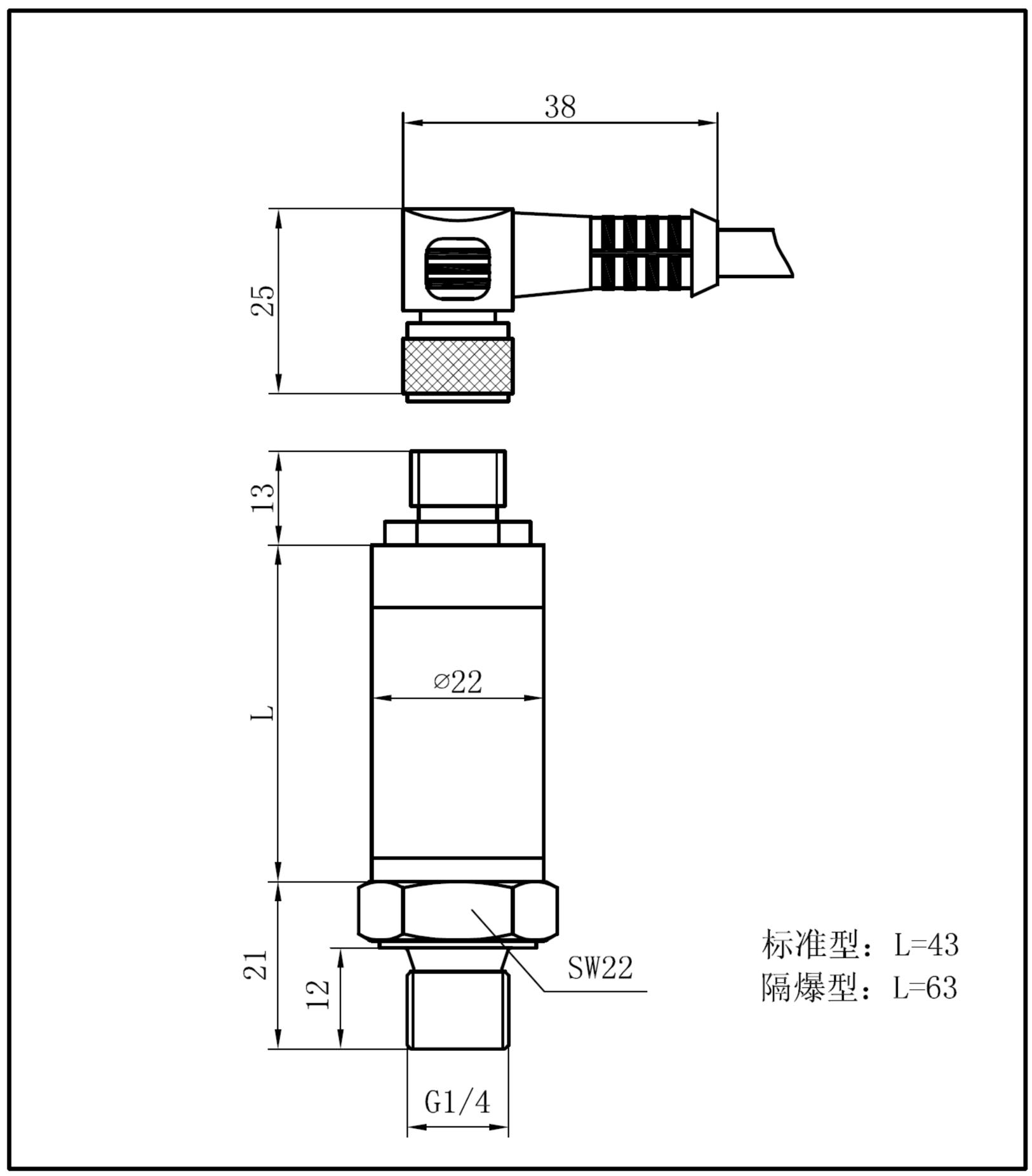

外型結構
開關狀态

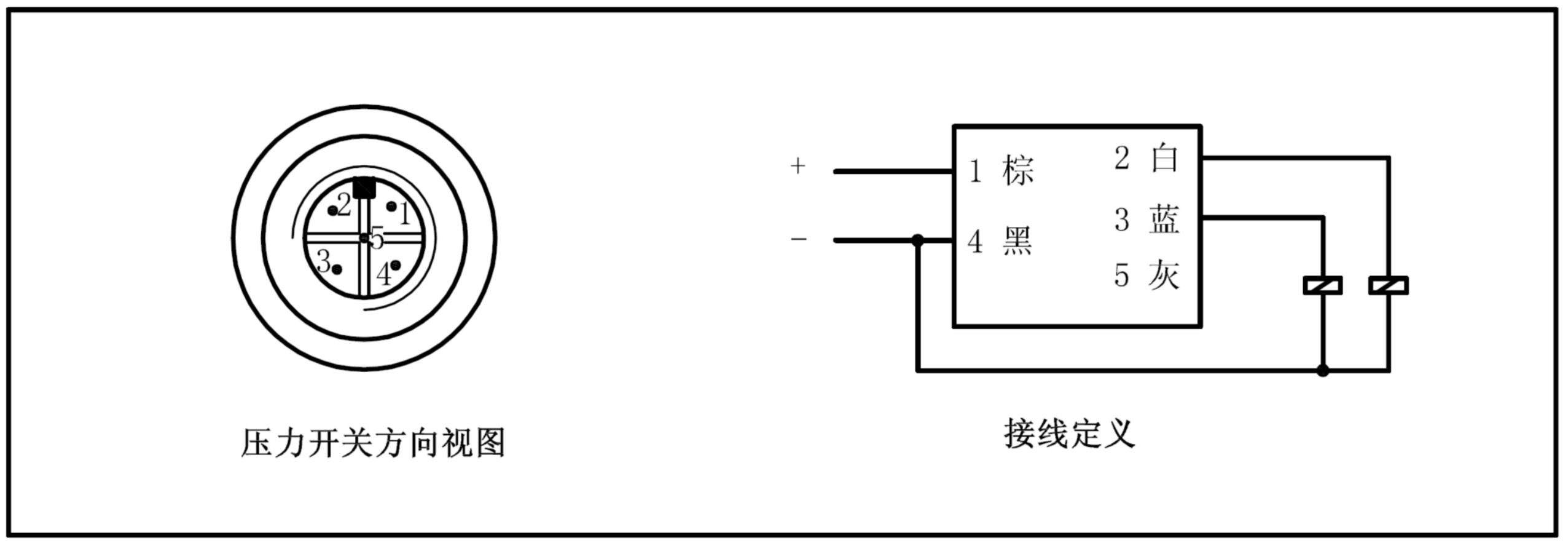

電氣連接

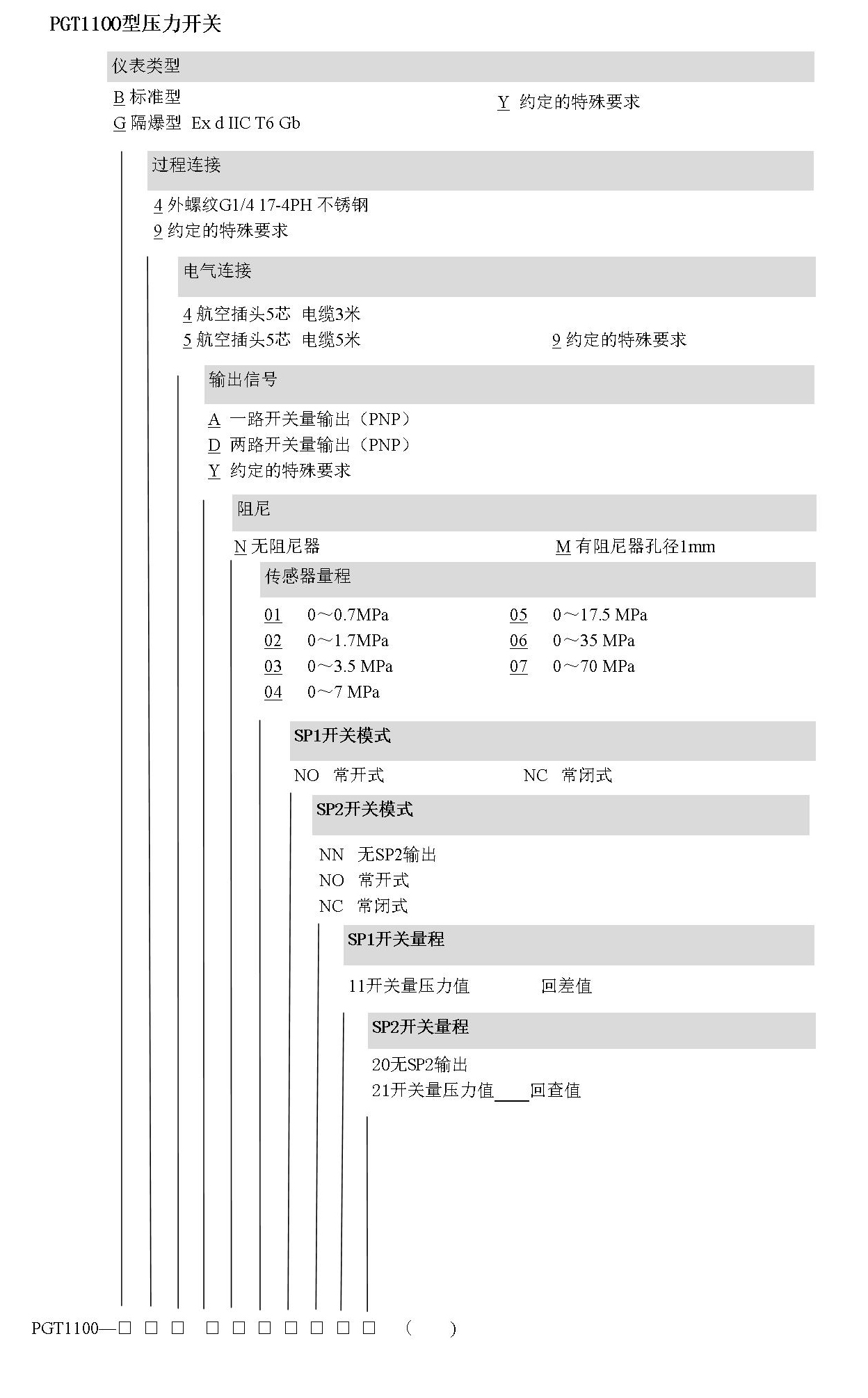

訂貨選型表
