PMC73F型壓力變送器
所屬分類：産品中心
關鍵詞： PMC73F型壓力變送器
産品特點
采用擴散矽傳感器，0.075%高精度，20:1寬量程比，高穩定、高可靠性，帶HART通訊功能，具有本質安全、隔爆型、選配隔離膜片結構，多種過程連接标準，适用微壓、高溫高壓、低溫和腐蝕條件的壓力測量。
工作原理
利用半導體平面工藝技術再矽片制作成電阻橋路。介質壓力使金屬隔膜片産生偏移，通過中介液将壓力傳遞至電阻橋路。電阻橋路受到壓力，将會輸出與壓力信号成線性關系的壓力信号，并被電子部件進一步處理，轉換爲标準信号輸出。
|
技術參數 |
·測量範圍 |
相對壓力 最小測量範圍 （0～400）Pa；最大測量範圍 （0～35）MPa |
|
|
|
絕對壓力 最小測量範圍（0～1.75）KPa；最大測量範圍 （0～35）MPa |
|
|
|
負相對壓力 最小測量範圍（-500～500）Pa；最大測量範圍 （-0.1～3.5）MPa |
|
|
·測量精度 |
綜合誤差（包括線性度、重複性、遲滞）優于0.1%，特殊要求可定0.075 |
|
|
|
1：1~10：1量程比0.1%設定量程， |
|
|
|
10:1~20:1量程比：（0.05%+0.01%×TD）%設定量程 |
|
|
·長期穩定性 |
每年優于0.15%F.S；五年優于0.2%F.S |
|
|
·允許介質溫度 |
（-40～120）℃ |
|
|
·允許環境溫度 |
（-40～85）℃ |
|
|
·允許儲存溫度 |
（-40～85）℃ |
|
|
·溫度影響 |
相對于25℃≤±0.4%标準量程 |
|
|
·阻尼 |
0~40S連續可調 |
|
|
·抗震動 |
2g 1000HZ ±0.05%g |
|
|
·抗沖擊 |
50g 11mesc |
|
|
·電磁兼容特性 |
符合IEC801标準 |
|
|
·傳感器允許過壓 |
标準量程3倍壓力 |
|
|
·信号輸出 |
4-20mA 線性輸出 二線制 帶HART通訊協議 |
|
|
|
零點最小報警電流範圍：3.8mA |
|
|
|
滿度最大報警電流範圍：21mA |
|
|
·啓動時間 |
3S 無需預熱 |
|
|
·與介質接觸部分材料 |
過程連接件：不鏽鋼316， 哈氏合金C |
|
|
|
傳感器膜片：不鏽鋼316， 哈氏合金C |
|
|
·與介質非接觸部分材料 |
外殼： 壓鑄鋁帶環氧樹脂塗層 |
|
|
|
傳感器充灌液 矽油 厭氧油 |
|
|
·現場顯示 |
液晶3 1/2精度數字式顯示器 液晶模拟條狀顯示器 |
|
|
·防護等級 |
IP66 |
|
|
·重量 |
約1Kg |
|
|
·防爆等級 |
防爆型 Ex d ⅡC T5 ，本安型 Ex ia ⅡC T5 |
|
|
·允許環境濕度 |
100%RH |

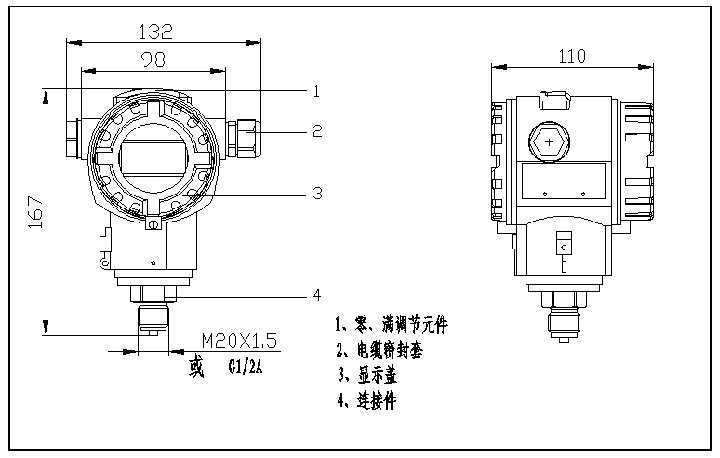

外型結構

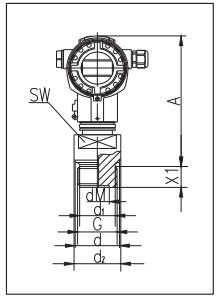

連接标準（一）
1、外螺紋旋入式連接，2、螺紋标準G1A,G1½A,G2A，3、連接件材質爲不鏽鋼304
4、隔膜波紋片材質不鏽鋼316L，5、哈氏合金C，6、約定的特殊要求
連接标準（二）
1、衛生鎖母壓旋式連接，2、連接标準DIN11851，3、DN32，DN40，DN50，PN4MPa
4、連接件材質不鏽鋼304，5、隔膜波紋片材質不鏽鋼316L，6、約定的特殊要求

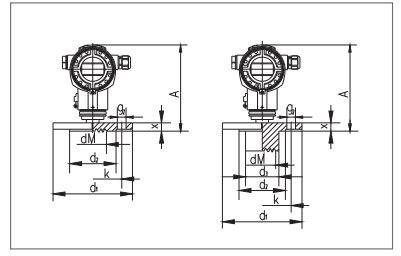

連接标準（三）
1、法蘭式連接，2、連接标準GB9123-2000，3、DN50，DN80，PN4MPa
4、連接件材質不鏽鋼304，5、隔膜波紋片材質不鏽鋼316L，6、帶PTFE塗層
7、哈氏合金C276，钽，316L，8、約定的特殊要求

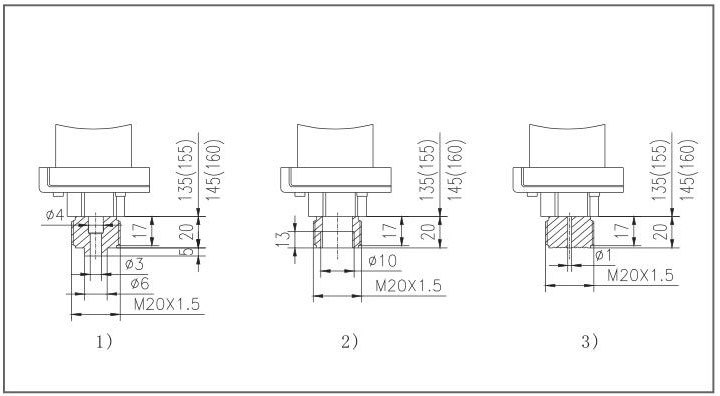

連接标準（四）
1、焊接螺紋連接，2、連接件标準M20×1.5内孔φ10，3、連接件材質不鏽鋼304
4、隔膜波紋片材質不鏽鋼316L，5、哈氏合金C276，6、約定的特殊要求

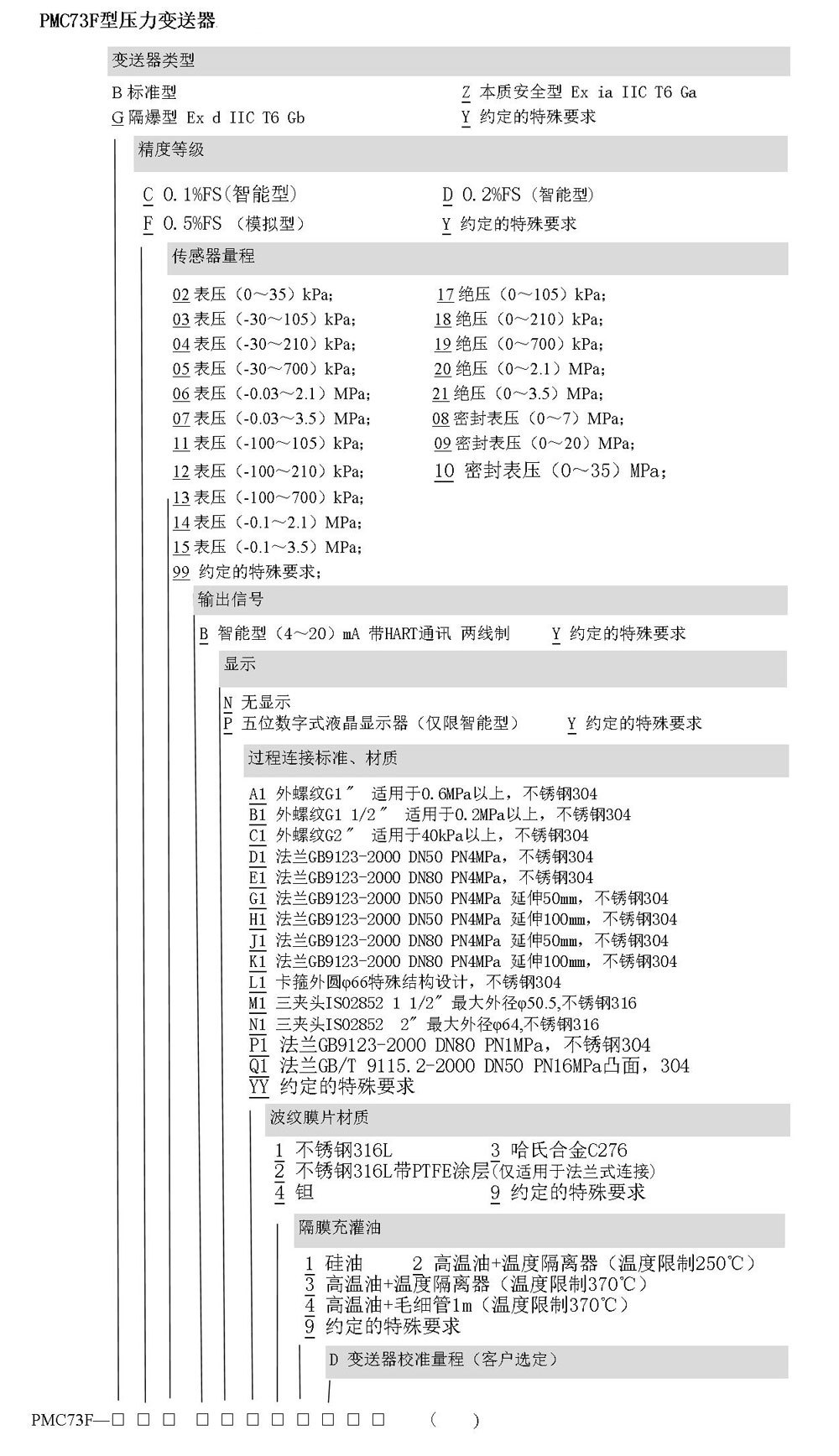

訂貨選型表

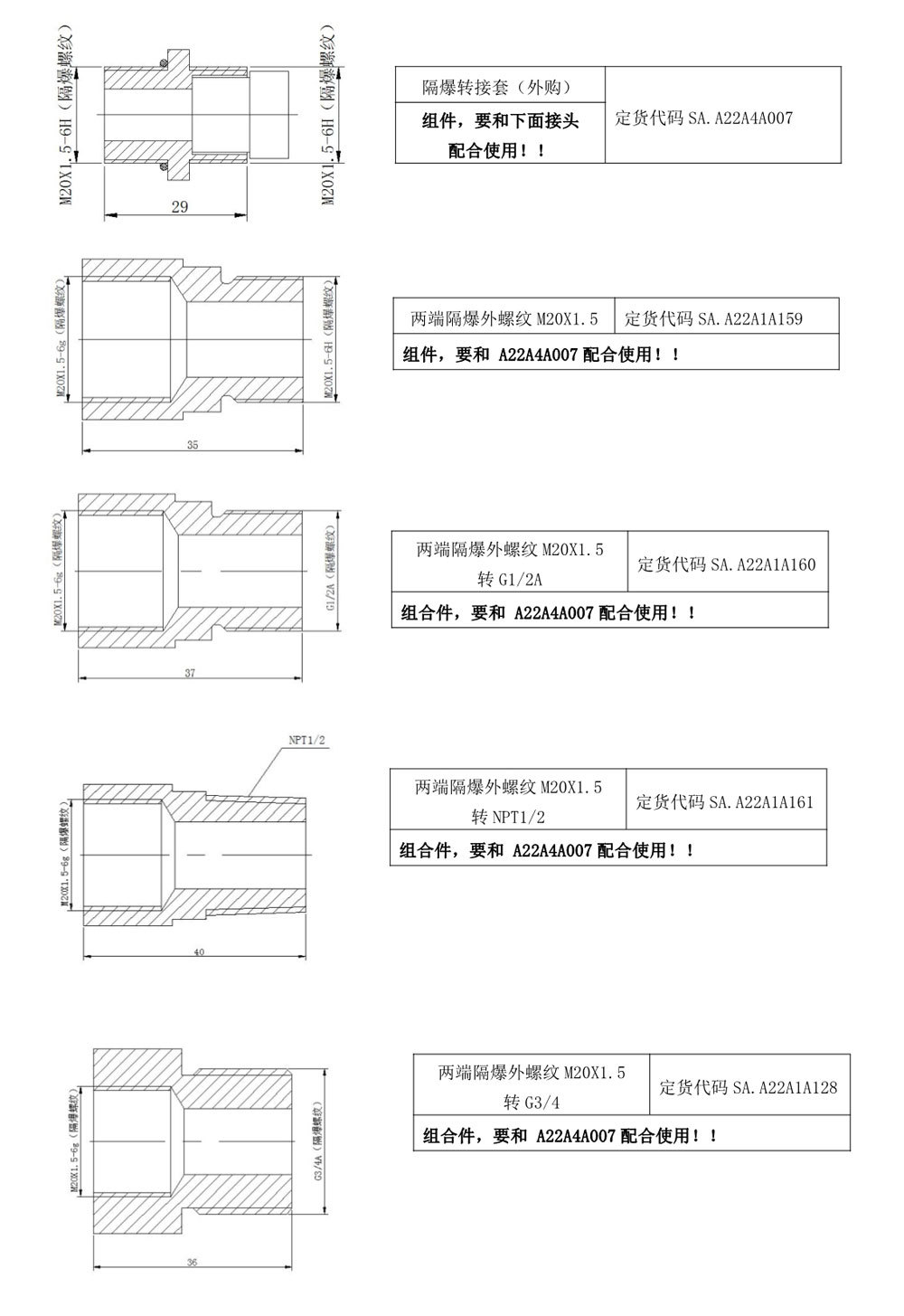

附件
