80GHz雷達物位計
所屬分類：産品中心
關鍵詞： 80GHz雷達物位計
l 原理
80G 雷達物位計采用調頻連續波(FMCW) 技術 。天線發射高頓的調頻雷達信号， 雷達信号的頻率線 性增加 。發射的雷達信号經被測量介質反射後由同一天線接收 。
在同一時刻 ，發射信号頻率與接收信号頻率的頻率差與被測距離成正比 。采集到的頻率差信号 ，經快 速傅裏葉變換(FFT) 得到反射回波的頻譜 ，并以此計算得出待測月标的距離 。
l 特點
80G 雷達相對于 26G 或 6G 雷達具有頻率更高 ，波長更短 ，波束角更小 ，能量更加集中的特點 ，加 上 FMCW 技術的應用 ，使其具有以下特點：
l 量程大 ，盲區小
l 波束角小 ，天線尺寸小 ，便于安裝 。受罐體接管尺寸， 障礙物影響小
l 測量精度高 ，抗幹擾能力強 ，可靠性高 。
l 應用
l 在現有設備上進行補裝簡單易行 ，無需改裝
l 适用于不同工業領域的螺紋型 、法蘭型接口和衛生無菌接口
智能調頻雷達物（液） 位計
規格： 80G 常規大透鏡。
頻率範圍： 76~81GHZ
應用範圍： 輕微腐蝕性液體、
攪拌 、水汽凝結
測量範圍： 120 米
過程連接： 法蘭， 螺紋
介質溫度： -40~120°
過程壓力： -0.1~0.3mpa
測量精度： ±1mm
防護等級： IP67
防爆等級： EXib||C T6 Gb
外殼材質： 鋁鑄/不鏽鋼
信号輸出： 4~20Ma/HART(兩線/四線)RS485/Modbus
智能調頻雷達物位計
規格： 80G 常規大透鏡萬向吹掃
頻率範圍： 76~81GHZ
應用範圍： 強粉塵 、固體、
塊狀 、粉末
測量範圍： 120 米
過程連接： 萬向法蘭
介質溫度： -40~120°
過程壓力： -0.1~0.6mpa
測量精度： ±1mm
防護等級： IP67
防爆等級： EXib||C T6 Gb
外殼材質： 鋁鑄/不鏽鋼
信号輸出： 4~20Ma/HART(兩線/四線)RS485/Modbus
智能調頻雷達物（液） 位計
規格： 80G 常規小透鏡。
頻率範圍： 76~81GHZ
應用範圍： 輕微腐蝕性液體、
攪拌 、水汽凝結
測量範圍： 120 米
過程連接： 法蘭， 螺紋
介質溫度： -40~120°
過程壓力： -0.1~0.3mpa
測量精度： ±1mm
防護等級： IP67
防爆等級： EXib||C T6 Gb
外殼材質： 鋁鑄/不鏽鋼
信号輸出： 4~20Ma/HART(兩線/四線)RS485/Modbus
智能調頻雷達液位計
規格： 80G 防腐大透鏡平面。
頻率範圍： 76~81GHZ
應用範圍： 強腐蝕性液體、
攪拌 、水汽凝結
測量範圍： 120 米
過程連接： 法蘭， 螺紋
介質溫度： -40~120°
過程壓力： -0.1~0.5mpa
測量精度： ±1mm
防護等級： IP67
防爆等級： EXib||C T6 Gb
外殼材質： 鋁鑄/不鏽鋼
信号輸出： 4~20Ma/HART(兩線/四線)RS485/Modbus

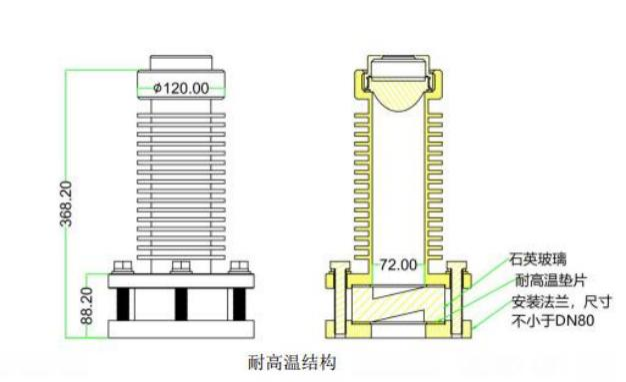

智能調頻雷達液位計
規格： 80G 高溫大透鏡平面
頻率範圍： 76~81GHZ
應用範圍： 高溫環境、
強腐蝕性液體 、攪拌 、水汽凝結
測量範圍： 120 米
過程連接： 法蘭， 螺紋
介質溫度： -40~220°
過程壓力： -0.3~2.0mpa
測量精度： ±1mm
防護等級： IP67
防爆等級： EXib||C T6 Gb
外殼材質： 鋁鑄/不鏽鋼
信号輸出： 4~20Ma/HART(兩線/四線)RS485/Modbus
智能調頻雷達液位計
規格： 80G 防腐小透鏡平面型。
頻率範圍： 76~81GHZ
應用範圍： 強腐蝕性液體、
攪拌 、水汽凝結
測量範圍： 120 米
過程連接： 法蘭， 螺紋
介質溫度： -40~120°
過程壓力： -0.1~2.0mpa
測量精度： ±1mm
防護等級： IP67
防爆等級： EXib||C T6 Gb
外殼材質： 鋁鑄/不鏽鋼
信号輸出： 4~20Ma/HART(兩線/四線)RS485/Modbus

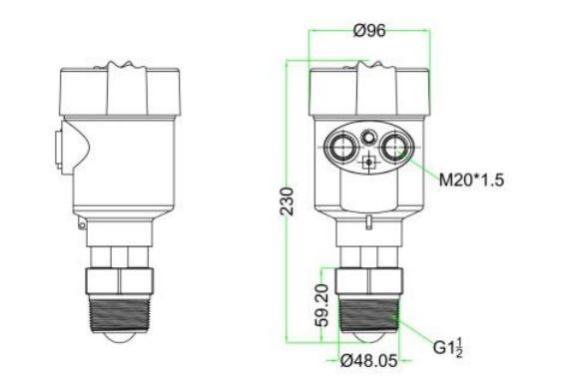

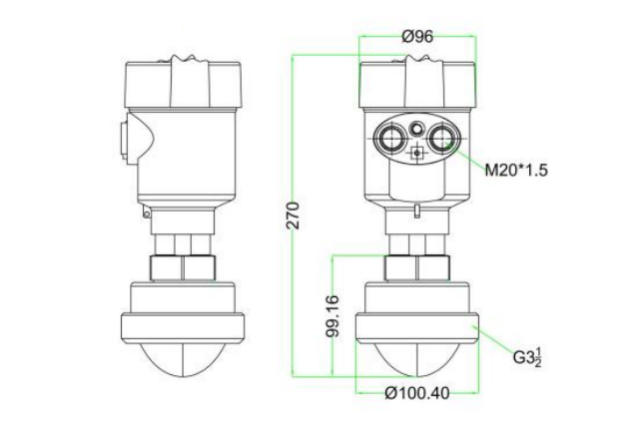

尺寸結構
GCRD81選型表
儀表類型
P 标準型 （非防爆）
G 本安型+隔爆型 （Ex d ia ⅡC T6 Gb）
I 本安型 （Exia Ⅱ C T6 Ga）
C 本安型+船用許可證 （Exia Ⅱ C T6 Ga）
過程連接 / 材質
J 萬向節法蘭 DN200 PN1.6 GB-9123-2000 / 不鏽鋼 304
K 法蘭 DN100 PN16/PN25 HG/T20592-2009 / 不鏽鋼 304
Y 特殊定制
天線尺寸 / 測量範圍 / 溫度限制 / 适用于
1 80G 常規透鏡 / 0～120m / -40～80℃ / 輕微防腐性液體，水汽凝結，
攪拌
2 80G 常規大透鏡萬向吹掃 / 0～120m / -40～120℃ / 固體,強粉塵，粉末
3 80G 常規小透鏡 / 0～120m / -40～120℃ / 輕微防腐性液體，水汽凝結，攪拌
4 80G 防腐大透鏡 / 0～120m / -40～130℃ / 輕微防腐性液體，水汽凝結，攪拌
5 78mm 透鏡 / 0～120m / -40～130℃ / 大部分固體
Y 特殊定制
吹掃選擇
D 帶吹掃
N 不帶吹掃
電源/信号輸出
B 24VDC / 4～20mA 兩線制（HART）
C 24VDC / 4～20mA 四線制（HART）
外殼選用
L 壓鑄鋁外殼
M 不鏽鋼外殼
N 工程塑料外殼
現場顯示 / 編程
A 帶
B 不帶
