PGT3100智能壓力開關/壓力控制器
所屬分類：産品中心
關鍵詞： PGT3100智能壓力開關/壓力控制器
産品特點
● 由微處理器控制的多功能電子開關，開關量程和回差量程可自行設置。
● 高等級防護結構設計，廣泛适用于工業現場壓力測量和控制。
● 具有一路4-20mA模拟量兩線制信号輸出，兩路繼電器開關量信号輸出。
● 帶有4位數字式數碼管顯示器，多種操作顯示信息。
● 采用國際著名品牌矽壓阻壓力傳感器，高壓量程采用無焊接無密封圈，一體式加工 結構的微熔壓力傳感器，從而獲得更高可靠性。
|
技術參數 |
·測量範圍 |
相對壓力：最小測量範圍0~7 kPa；最大測量範圍0~100 MPa |
|
|
|
負相對壓力：最小測量範圍-10 kPa~+10 kPa |
|
|
|
最大測量範圍-1 MPa~+10 MPa |
|
|
|
絕對壓力：最小測量範圍0~35 kPa；最大測量範圍0~4 MPa |
|
|
·測量精度 |
（包括線性度，遲滞和重複性）0.5%FS或0.2%FS |
|
|
·長期穩定性 |
矽壓阻傳感器，每年≤0.1% |
|
|
|
矽壓阻微熔傳感器，每年≤0.2% |
|
|
|
量程4MPa以上，現場數碼管顯示精度：0.5% |
|
|
·允許工作溫度 |
允許介質溫度-25℃~+120℃ |
|
|
|
允許環境溫度-20℃~+80℃ |
|
|
|
允許儲存溫度-25℃~+120℃ |
|
|
·溫度影響 |
溫度補償範圍0℃~+60℃（特殊要求-20℃~+80℃） |
|
|
|
全溫程零點影響≤1%，全溫程以20℃爲基準量程影響≤0.8% |
|
|
·信号輸出 |
模拟量輸出：4-20mA兩線制 0-10V三線制 |
|
|
|
開關量輸出：一路或兩路繼電器輸出 |
|
|
|
9-35VDC 開關量輸出 |
|
|
|
開關電流：≤8A 回差時間：≤0.1s |
|
|
|
可通過面闆按鍵，設置開關量壓力數值及回差數值 |
|
|
·過程連接 |
外螺紋M20*1.5；外螺紋G1/2A；不鏽鋼H17-4 |
|
|
·允許工作壓力 |
壓力循環：一千萬次；開關循環：一億次 |
|
|
·抗振動 |
2g |
|
|
·抗沖擊 |
20g |
|
|
·工作電壓 |
18-35VDC 模拟量輸出 |
|
|
·允許過載 |
矽壓阻傳感器額定量程的3倍 |
|
|
|
微熔矽壓阻傳感器額定量程的2倍 |
|
|
·與介質接觸部分材料 |
矽壓阻傳感器316L不鏽鋼微熔矽壓阻傳感器17-4不 |
|
|
|
鏽鋼過程連接件，不鏽鋼304 |
|
|
·與介質非接觸部分材料 |
外殼壓鑄鋁環氧樹脂噴塑，O型圖丁晴橡膠顯示器塑料PVC |

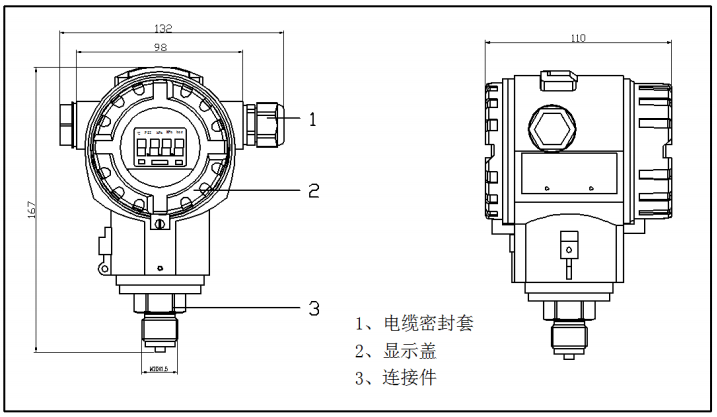

外型結構

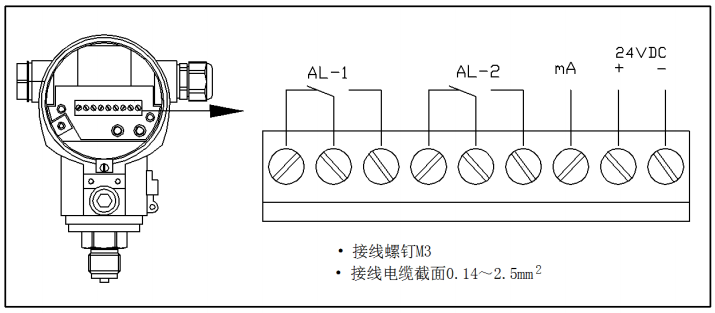

電氣連接

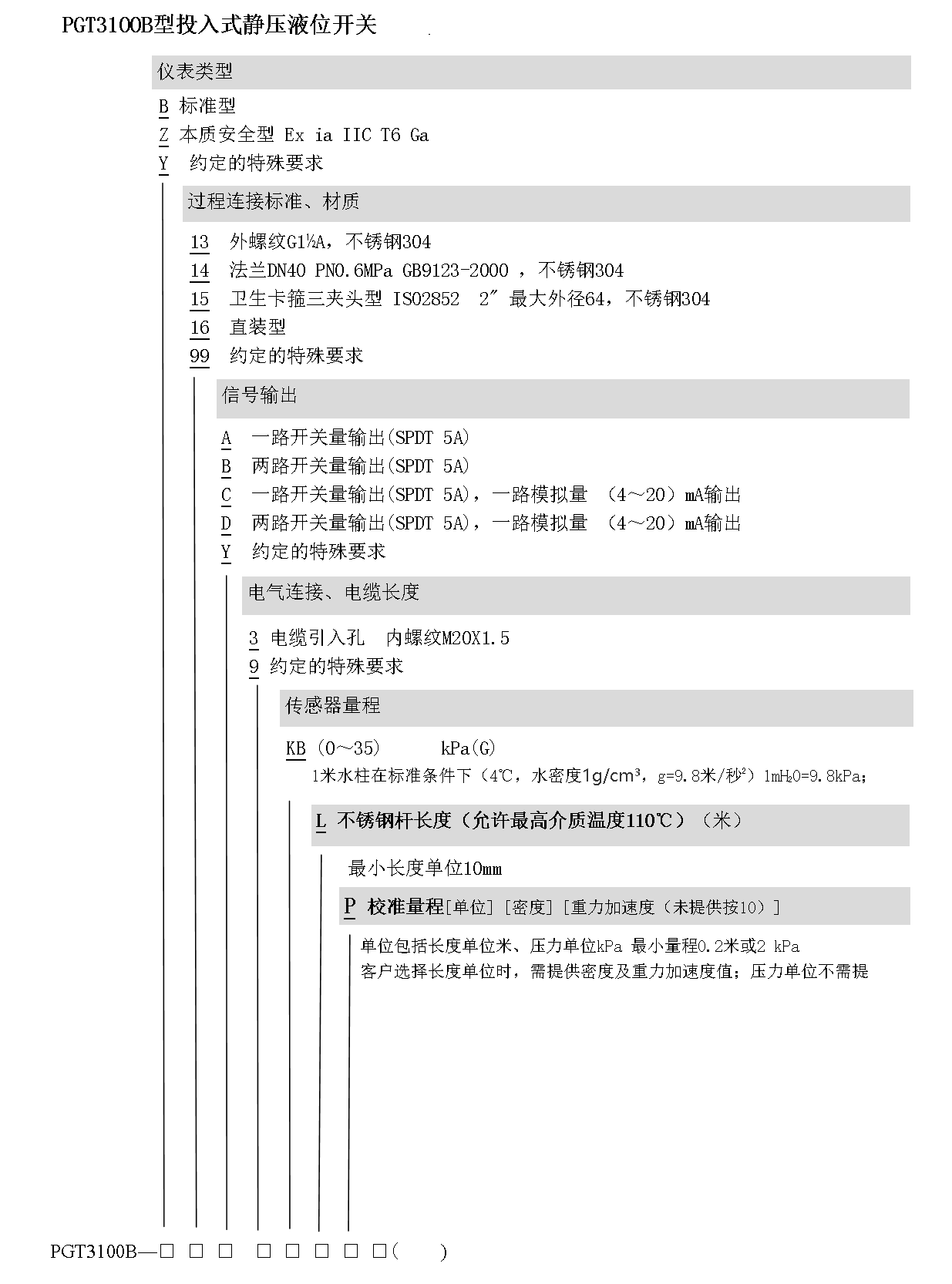

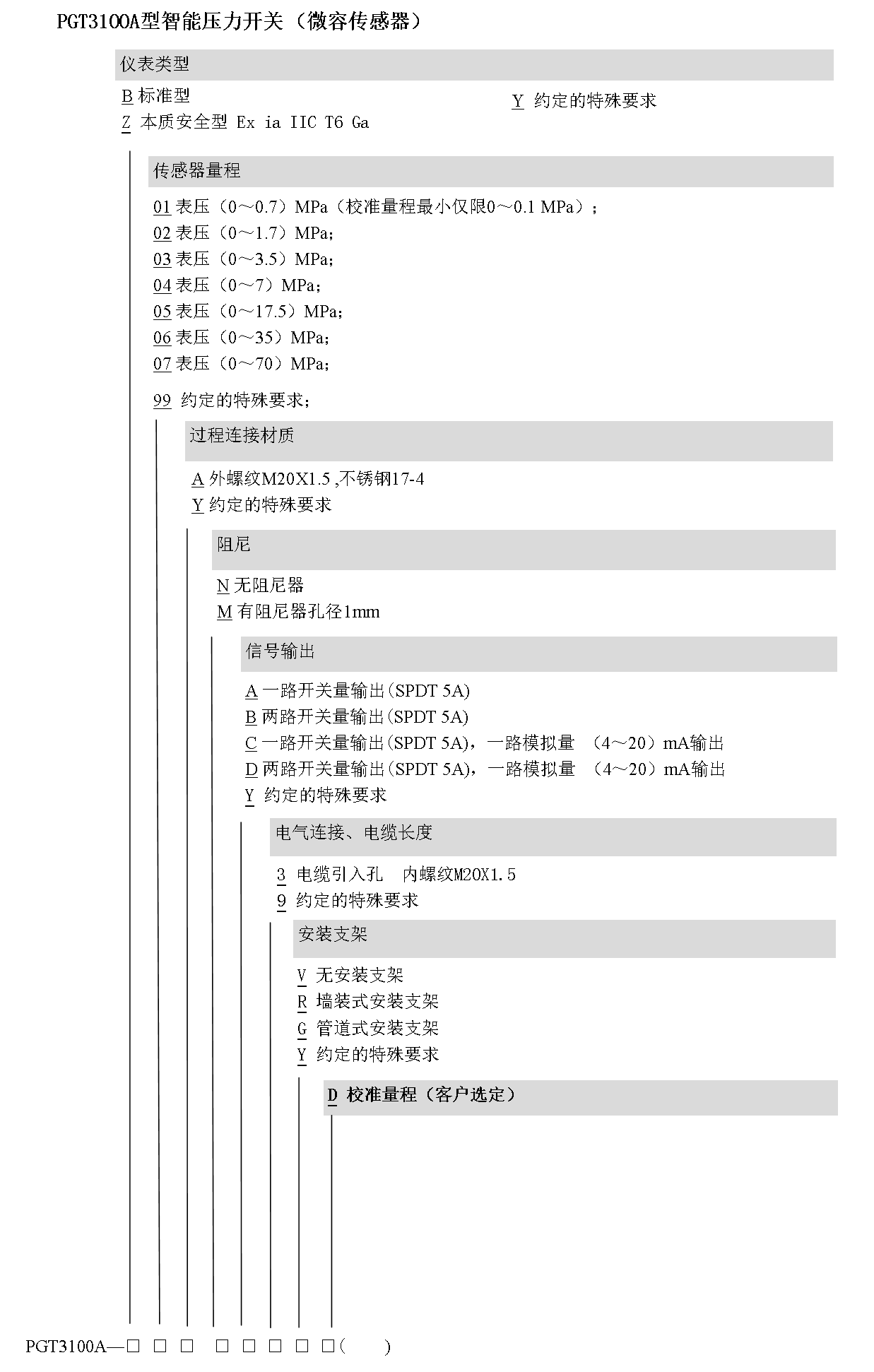

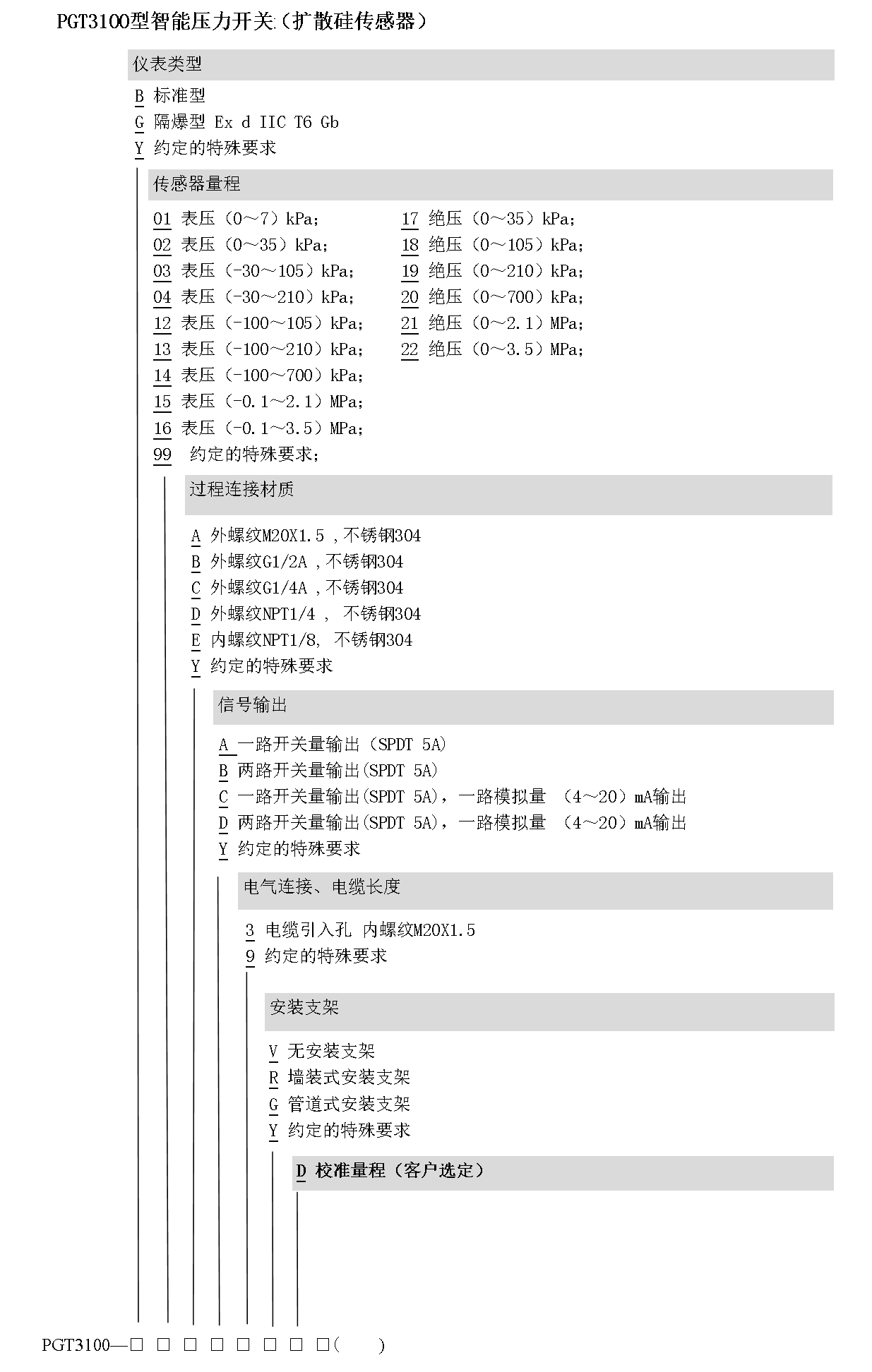

訂貨選型表
