DB308型井下壓力計

所屬分類：産品中心

關鍵詞： DB308型井下壓力計

産品特點

采用進口高品質矽壓阻傳感器，一體化緊湊型結構；專用的深水密封技術工藝超長度深井設計（2000m）模拟或數字信号輸出高測量精度（0.05%）使用性能穩定、可靠；适用于石油、天然氣、煤層氣開采、地質勘探監測、礦井水位測量。

工作原理

壓力傳感器探頭放入被測液體中，受到一定的介質的靜壓力的（P）這種壓力與被測液體的液位高度（h，m）成正比例，P=ρgh（Pa）式中的ρ爲介質比重（g/cm³），g爲當地的重力加速度（m/s²），對于被測介質和地點ρ、g爲常數，變送器電子部件将壓力傳感器測量的液位壓力信号傳輸給顯示儀表，通過電路轉換顯示出介質的液位信号。

技術參數

測量範圍	最小0~0.2m，最大0~4m
測量精度	綜合誤差包括（線性、遲滞、重複性）模拟型0.2%FS；智能型0.2%FS、0.1%FS、0.5%FS
長期穩定性	每年優于 0.03%
工作溫度	允許介質溫度-20℃~90℃ 允許環境溫度-40℃~85℃ 允許儲存溫度-40℃~85℃
溫度影響	0.2%、0.1%、0.075%精度級：-20℃~80℃每10K+0.1%其餘溫度段每10K±0.2% 0.05%精度級：每10K±0.02%
與介質接觸部分材質	矽壓阻式傳感器 ·波紋膜片316L（約定的特殊要求）測量傳感器殼體 ·不鏽鋼316L 投入延長電纜 ·塑料PE 傳感器配重 ·不鏽鋼304（約定的特殊要求）
與介質非接觸部分材料	接線盒 ·ABS塑料IP66/IP67 過程連接标準 ·碳鋼鍍鎳
工作電壓	（12.5~30V DC）
信号輸出	模拟型二線制4~20mA 智能型二線制4~20mA帶HART通訊協議

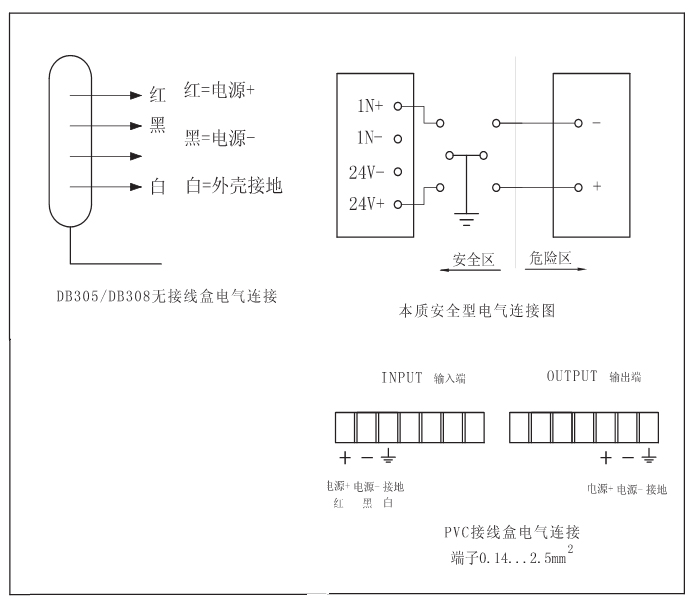

電纜引入孔模拟型電纜	内螺紋M20×1.5（PVC接線盒）三芯儀表電纜智能型電纜：建議用雙屏蔽絞線電纜接線
允許環境濕度	100%RH
