DB306型纜式投入靜壓液位計

所屬分類：産品中心

關鍵詞： DB306型纜式投入靜壓液位計

産品特點

采用進口陶瓷傳感器，導氣延長電纜結構，獨特的防堵塞平膜設計，優越的抗震動，抗沖擊性能，廣泛的防腐蝕性能，高測量精度（0.1%，0.2%）極強的适用性，具有模拟型、智能型、隔爆型、本質安全型，适用于工業生産污水,地表水，海水的液位測量。

工作原理

壓力傳感器探頭放入被測液體中，受到一定的介質的靜壓力的（P）這種壓力與被測液體的液位高度（h，m）成正比例，P=ρgh（Pa）式中的ρ爲介質比重（g/cm3），g爲當地的重力加速度（m/s2），對于被測介質和地點ρ、g爲常數，變送器電子部件将壓力傳感器測量的液位壓力信号傳輸給顯示儀表，通過電路轉換顯示出介質的液位信号。

技術參數	·測量範圍	最小0~0.5m，最大0~350m
	·測量精度	（綜合誤差包括線性、遲滞、重複性）
		0.5%FS、0.2%FS、0.1%FS（0.7米以下量程精度最高僅限0.2%級）
	·長期穩定性	每年優于 0.1%
	·允許介質溫度	-20℃~80℃
	·允許環境溫度	-40℃~85℃
	·允許儲存溫度	-40℃~85℃
	·溫度影響	0.5%精度級-20℃~80℃：每10K+0.15%其餘溫度段每10K±0.2%
		0.2%、0.1%精度級 20℃~80℃：每10K+0.1%其餘溫度段每10K±0.15%
	·與介質接觸部分材質
	·陶瓷電容式傳感器	96%氧化鋁陶瓷
	·測量傳感器殼體	不鏽鋼304（約定的特殊要求）
	·導氣電纜	聚氨酯橡膠
	·傳感器配重	不鏽鋼304（約定的特殊要求）
	·與介質非接觸部分材質
	·電子部件殼體	ABS接線盒 IP67；不鏽鋼304 IP66；壓鑄鋁環氧塗層 IP66
	·過程安裝連接件	不鏽鋼304
	·工作電壓	（12.5~30V DC）
	·電氣參數	工作電壓（12.5~30V DC）
	·信号輸出	模拟型二線制4~20mA
		智能型二線制4~20mA帶HART通訊協議
	·顯示器	3½位數字型液晶顯示器适用于模拟型、智能型
	·電纜引入孔	内螺紋M20×1.5（約定的特殊要求）
	·模拟型電纜	三芯儀表電纜
	·智能型電纜	建議用雙屏蔽絞線電纜接線
	·預熱時間	模拟型200ms；智能型：2s
	·響應時間	模拟型：60ms；智能型：230ms
	·阻尼	（僅限不鏽鋼外殼、壓鑄鋁外殼）模拟型：2s；智能型：0~40s
	·電磁兼容性	射頻電磁場的輻射抗擾度符合GB/T17626.3-1998 10V/m，符合A級；
		射頻場感應的傳導抗優度符合GB/T17626.6-1998 U=10V，符合A級
	·允許環境濕度	100%HR
	·過程連接标準	卡套安裝：管道式安裝；卡套安裝：牆體式安裝；分體式安裝
		外螺紋G11/2A；法蘭DN40 PN0.6MPa GB9123-2000；約定的特殊要求

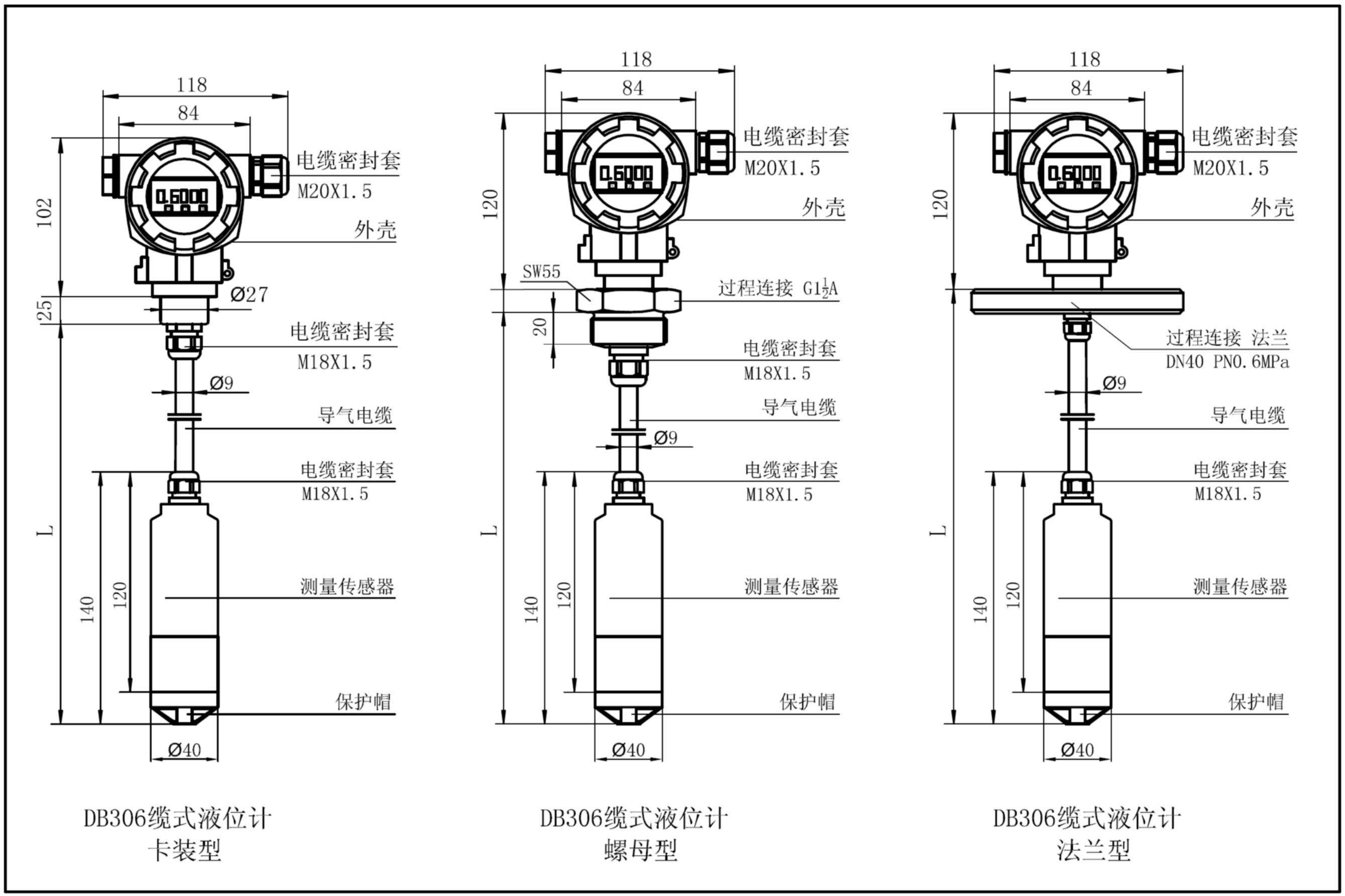

外型結構

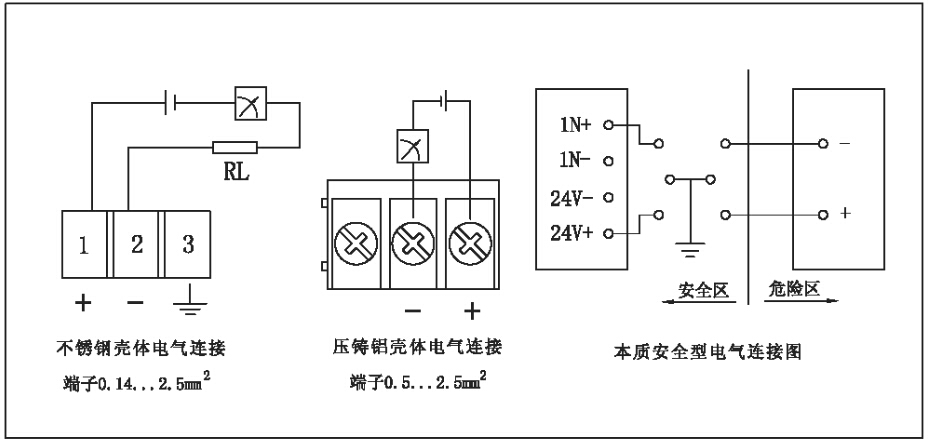

電氣連接

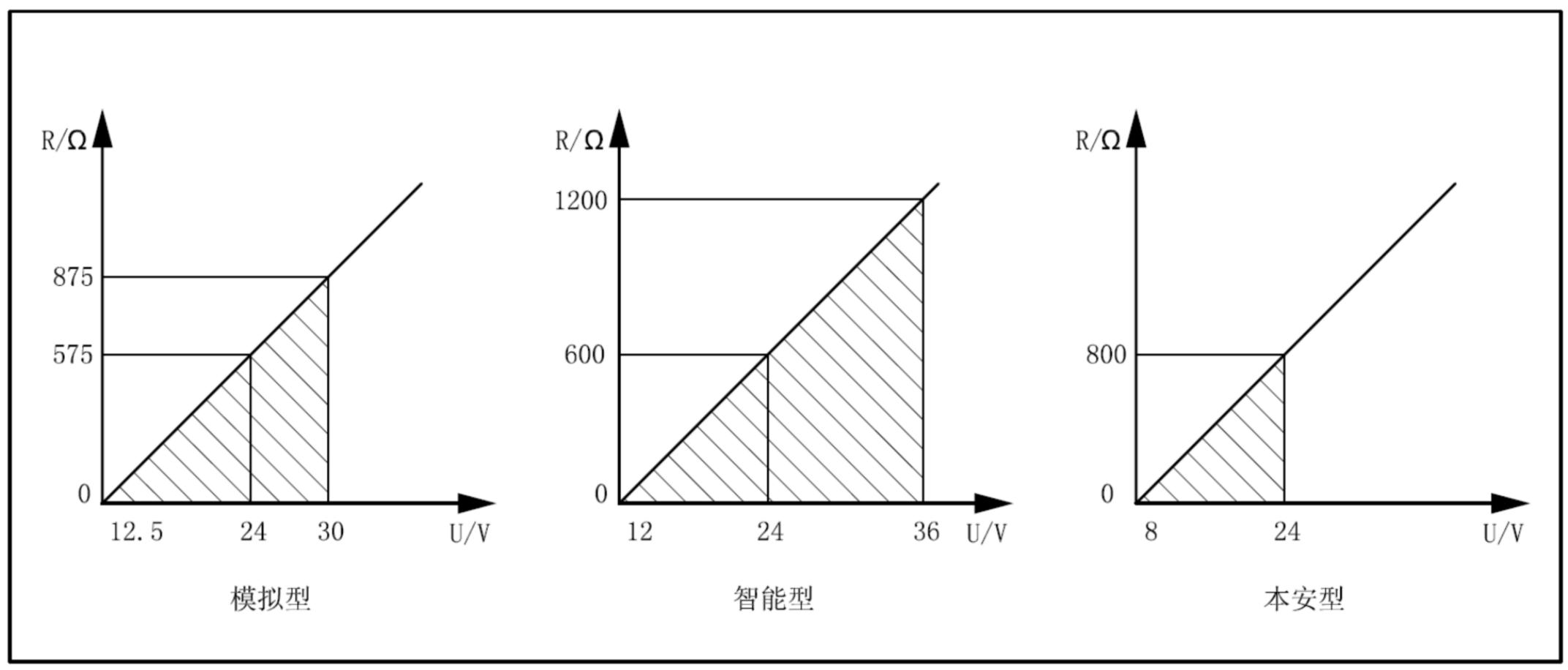

負載特性

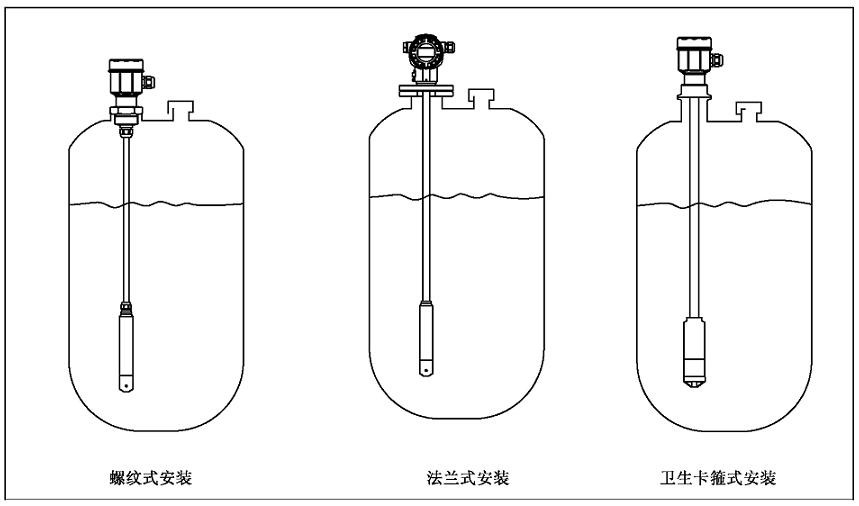

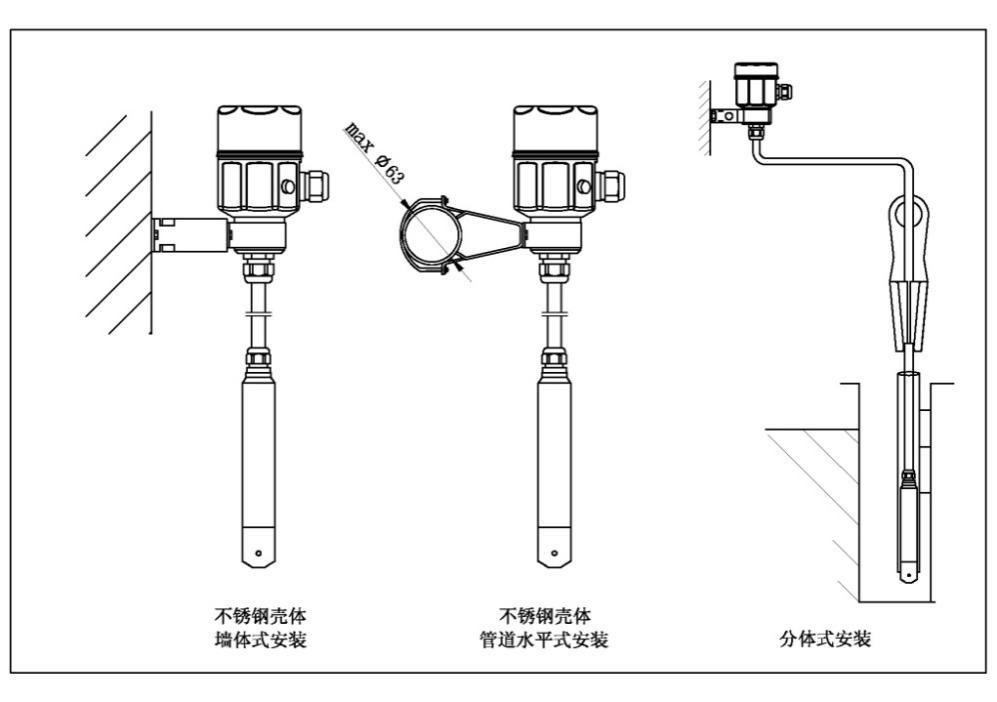

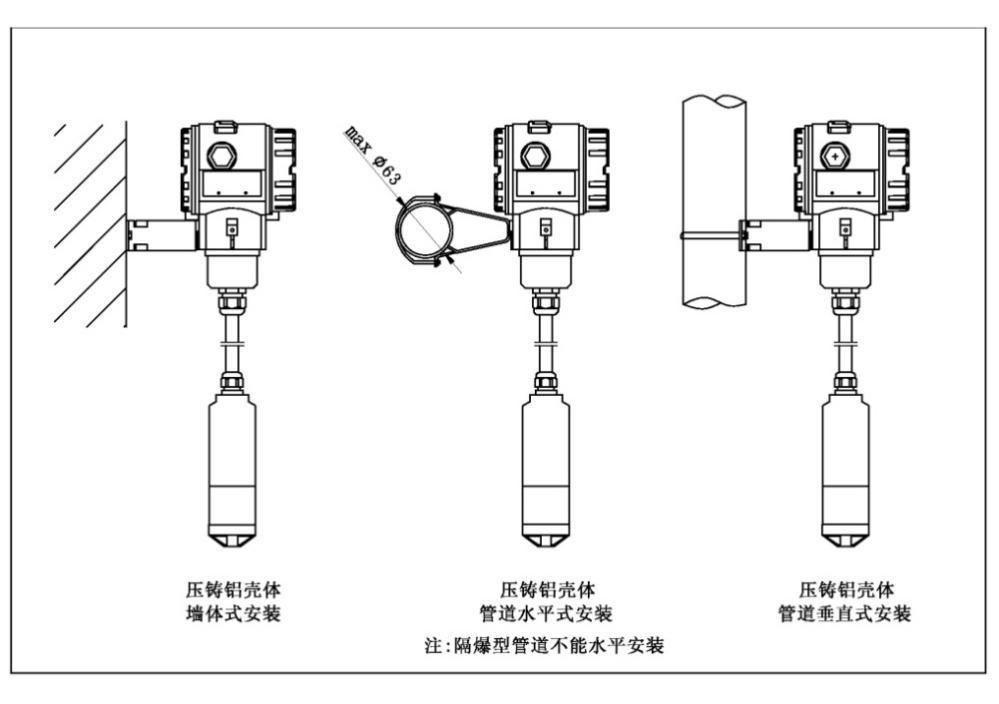

安裝方式

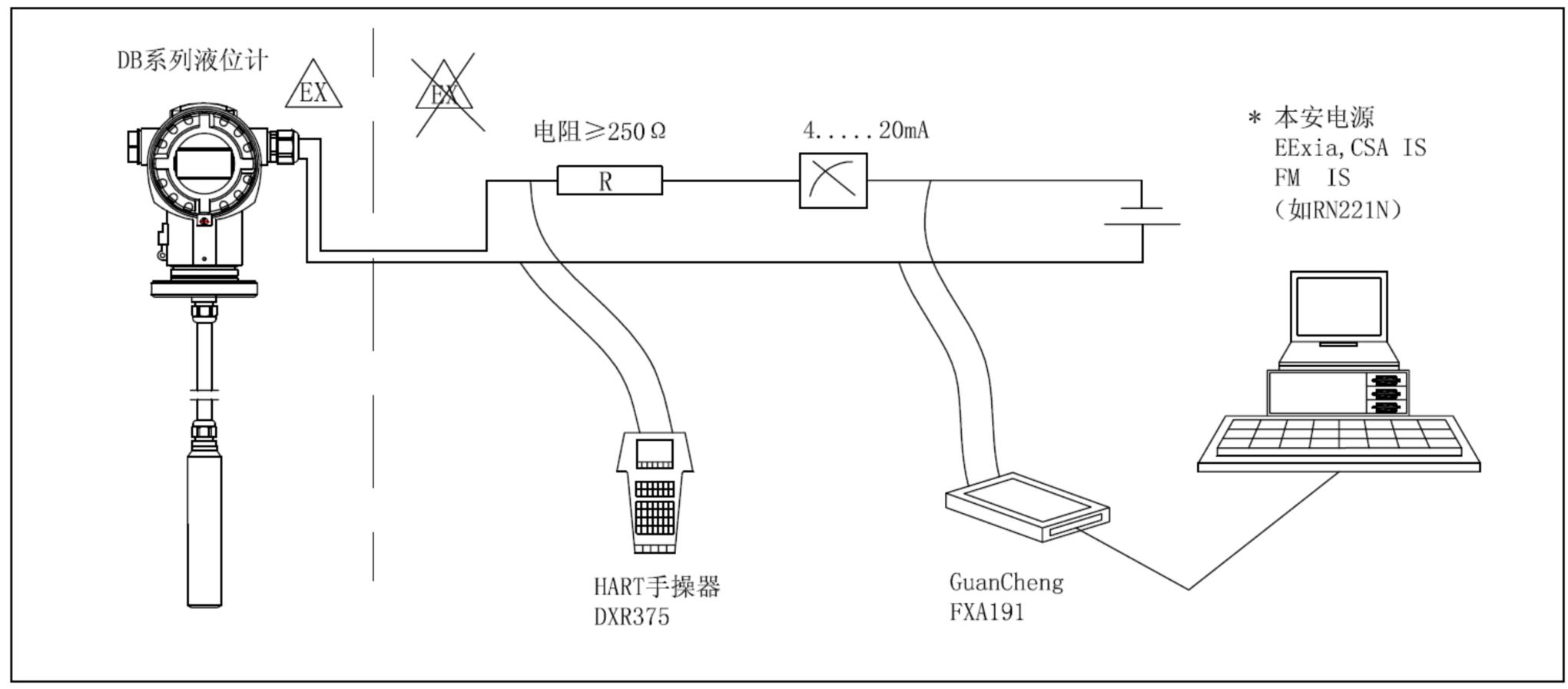

通訊協議

DB系列智能智能型液位計具有遠程通訊功能

在液位計變送器4-20mA 兩線制輸出信号上疊加一數字信号，用于實現以HART通訊協議标準的若幹功能。功能實現包括以下内容：通過使用HART通訊協議手操或微型計算機（需配置HART通訊協議軟件接口）可遠程調校液位變送器零點、滿程數值，顯示介質溫度值、顯示過壓力液位值，調節阻尼值，實現測量系統的自診斷功能，顯示故障代碼表示的各類故障狀态、部位及原因。

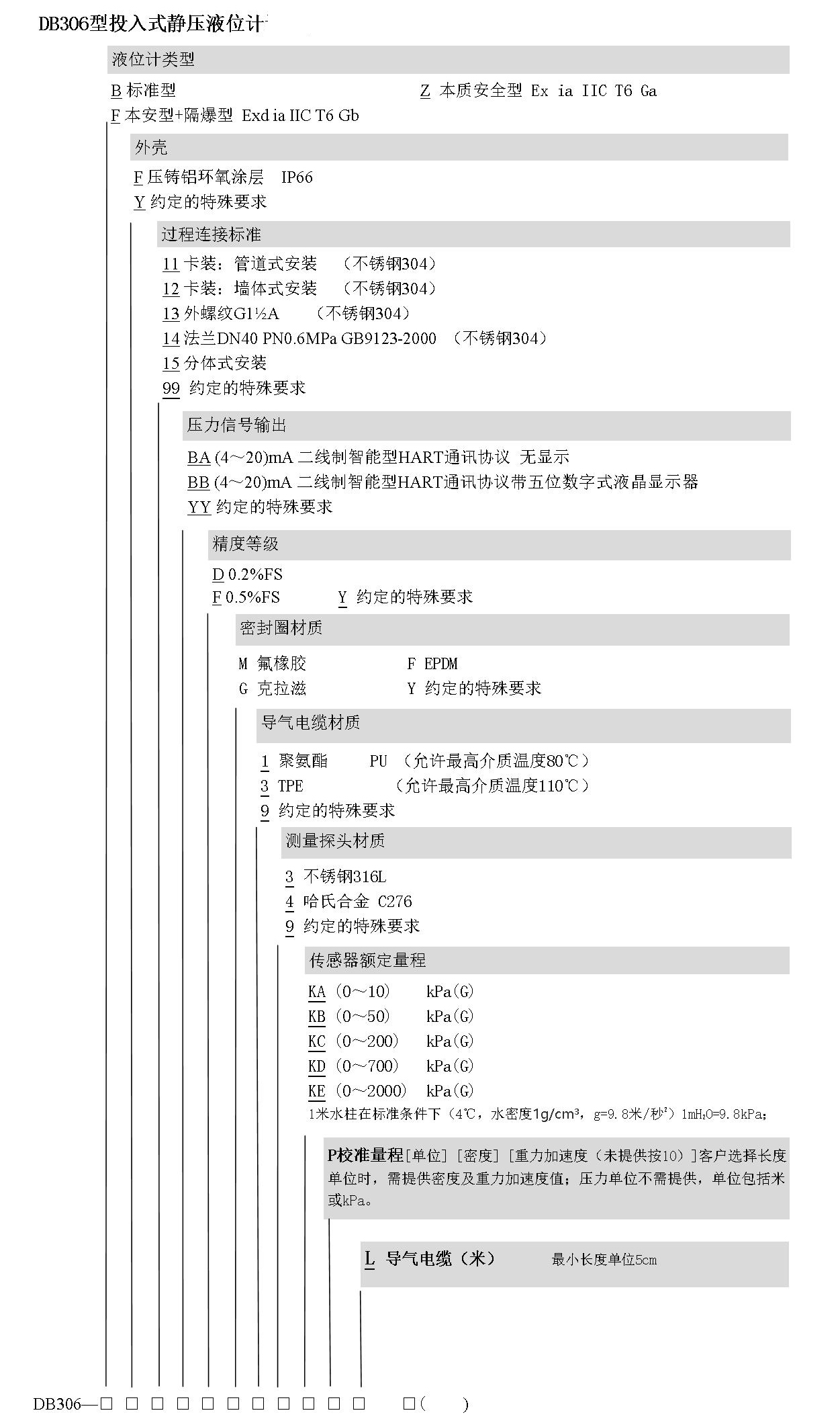

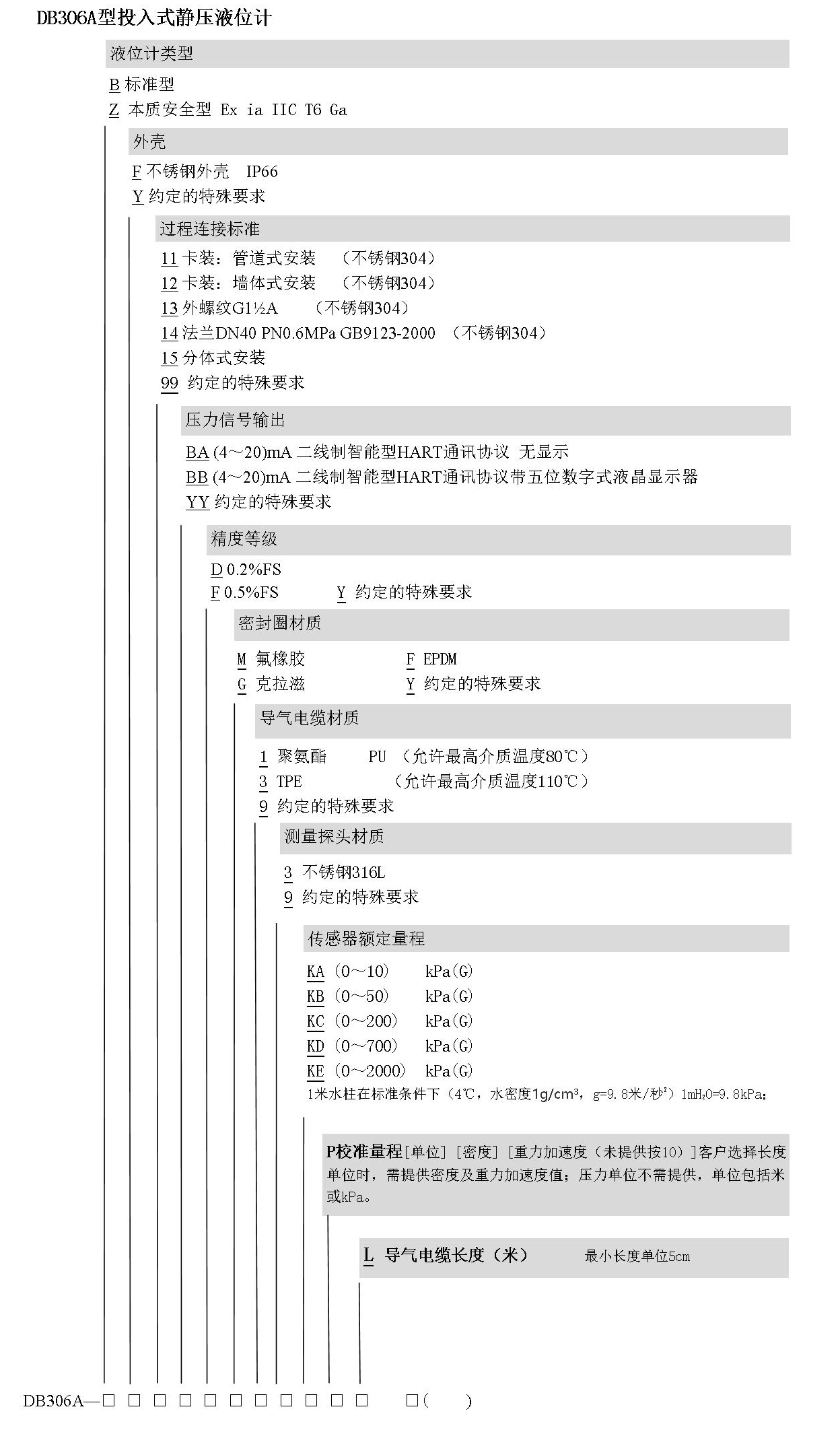

訂貨選型表
