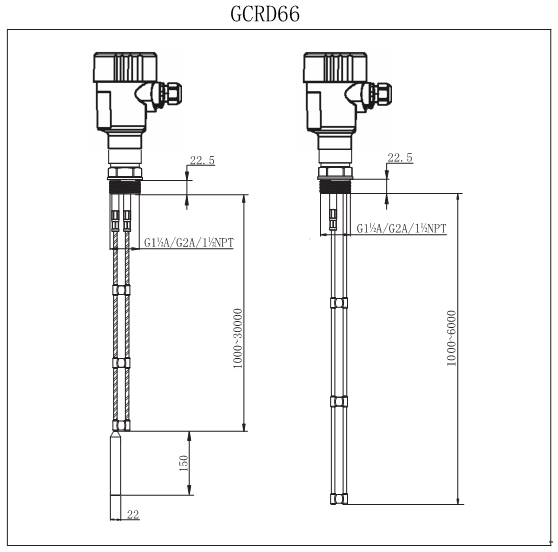

GCRD6X系列導波雷達物位計

所屬分類：産品中心

關鍵詞： GCRD6X系列導波雷達物位計

工作原理

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信号。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表内的接收器接收，并将距離信号轉化爲物位信号。RD6X系列雷達物位計，采用特殊的相關解調技術，可以準确識别發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

産品特點

雷達物位計采用了新一代處理技術，具有以下優點：

1、精度、精确性很高的緊湊型接觸式傳感器。

2、對于粉料、顆粒等物料的測量效果更佳。測量方法不會受到因氣動式充填和溫度的波動而産生的大量的粉塵、充填噪音或氣流的影響。

3、能量集中，對于雷達安裝位置有了更大的靈活性。具有更強抗幹擾能力，很大程度上提高了測量精度和穩定性。

4、天線尺寸小，便于雷達現場安裝，同時對于小罐體和特殊罐體的測量有了更好的适應性。

5、測量盲區小，最大限度的增加了雷達的測量範圍。

6、波長更短，能滲入到泡沫中和冷凝物沉積嚴重之處，适用于過程條件特别艱難的場合。

7、發射脈沖信号，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器内，對人體及環境均無傷害。

8、在測量表面波動情況下信号穩定。

9、維護簡單，價格經濟優勢明顯，适用範圍廣。

10、國内首家雷達增加液晶背光功能，使得光線不足條件下的調試更加方便。

由于采用了先進的微處理器和獨特的回波處理技術，RD6X系列雷達物位計可以應用于各種複雜工況。現場可調顯示單元的運用，客戶可以根據情況适當自行調整量程、盲區、語言、阻尼時間，支持全中文菜單、波形顯示、虛假回波學習等功能，屬于國内領先水平。

應用領域

● 造紙工業——紙漿、澱粉漿、廢水等

● 冶金工業——料倉、礦漿、水及污水、鍋爐等

● 電力工業——煤粉、粉煤灰、飛灰料位、灰漿等

● 化工工業——橡膠、瀝青、化學制劑、水及污水、酸堿溶液罐等

● 建築工業——塗料、礦粉、水泥、熱骨料、瀝青混凝土混合料

● 食品工業——飲料果汁、乳品、原料儲罐

● 制藥工業——藥品、藥液藥劑、消毒液、加藥罐

● 石油工業——原油、油水界面、油罐

● 農業生産——飼料、谷物、農藥、泵站、吸水井、各類水池

技術參數	·外殼	壓鑄鋁、塑料、不鏽鋼316L
	·外殼蓋連接密封	矽橡膠
	·外殼視窗	聚碳酸酯
	·供電參數	兩線制：标準型（16～36）V DC，本安型（21.6～26.4）V DC
		允許紋波： —＜100Hz，Uss＜1V；—(＜100～＜100K）Hz，Uss＜10mV 四線制、兩室：本安+隔爆（21.6～26.4）V DC，（19.8～24.2）V AC
		功耗：max.1VA,1W
		電纜入口/插頭：M20x1.5電纜入口，盲M20x1.5
		适用電纜：直徑（5～9）mm屏蔽電纜、用戶導線橫截面2.5mm
	·輸出參數	輸出信号：4～20Ma/HART
		分辨率：1.6Ua
		故障信号：電流不變；20.5mA；22mA；3.9mA
		積分時間：（0～40）s，可調
	·盲區	天線末端
	·微波頻率	頻率爲：100MHz～1.8GHz
	·測量間隔	大約1秒（取決于參數設置）
	·調整時間	大約1秒（取決于參數設置）
	·顯示分辨率	1mm
	·精度	見企業标準精度示圖
	·工作溫度	（-35～65）℃
	·儲存溫度	（-35～65）℃
	·運輸溫度	（-35～65）℃
	·相對濕度	＜95％
	·耐振	機械震動10m/s2,(10～150)Hz
	·法蘭	标配法蘭尺寸大小參照GB/T9119-2000 PN1.6MPa
	·防爆等級	本安型 Ex ia ⅡC T6 Ga；隔爆型 Exd IIC T5 Gb
